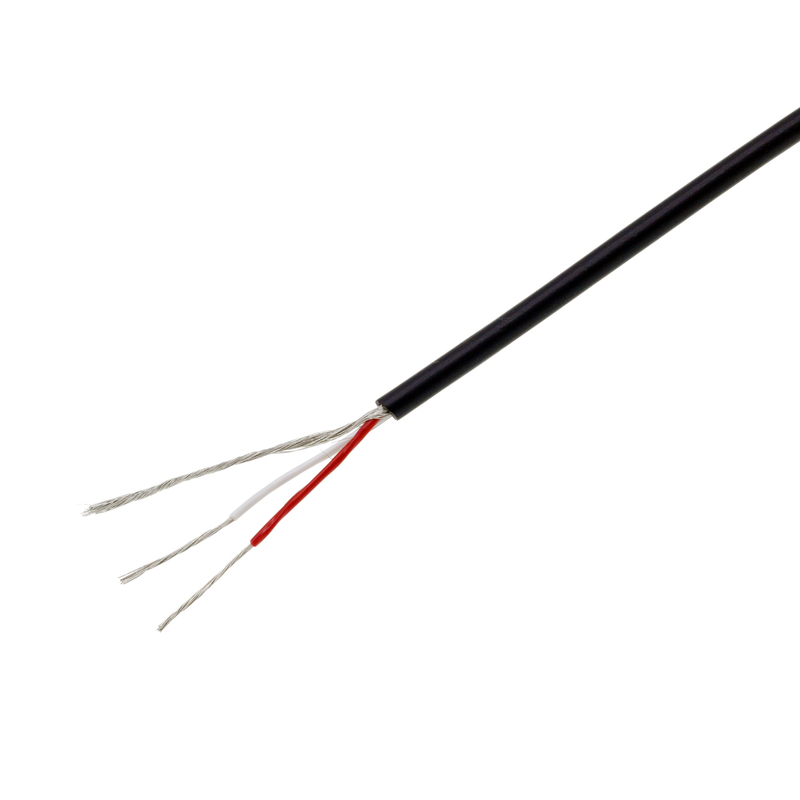

UL2547 Cable de audio de cable blindado de señal de núcleo múltiple de PVC de 80 ℃
Usted está aquí: Hogar » Productos » Alambre y cable UL/CSA AWM » Cable multiconductor » UL2547 Cable de audio de cable blindado de señal de núcleo múltiple de PVC de 80 ℃

UL2547 Cable de audio de cable blindado de señal de núcleo múltiple de PVC de 80 ℃

Cable de múltiples núcleos
Estado de Disponibilidad:
Cantidad:

UL2547 Cable de audio de cable blindado de señal de núcleo múltiple de PVC de 80 ℃

  • Voltaje nominal: 300 V

  • Temperatura nominal: 80ºC

  • Material de aislamiento: SR-PVC

  • Material de la chaqueta: PVC

  • Opcional: blindaje en espiral

  • Conductor: Cobre estañado o desnudo, trenzado o sólido

  • Estándar de referencia: UL758, UL1581, C22.2 No.210

  • Pasa la prueba de llama vertical UL VW-1 y CSA FT1.

  • Espesor de aislamiento uniforme del alambre para asegurar un fácil pelado y corte.

  • Para cableado interno de aparatos y equipos electrónicos y eléctricos, Computadoras, Audio y Video, Circuitos Electrónicos.


Conductor Aislamiento Escudo espiral Chaqueta Max.Cond.Resistencia a 20 ° C
(Ω / km)
NO. De núcleos AWG Diámetro
(mm)
Espesor
(mm)
Diámetro
(mm)
Espesor
(mm)
Diámetro
(mm)
2 30 7 / 0,10 0.26 0.82 44 / 0,10 2.64 381
2 28 7 / 0,127 0.26 0.90 48 / 0,10 2.80 239
2 26 7 / 0,16 0.26 1.00 53 / 0,10 3.00 150
2 24 11 / 0,16 0.26 1.13 60 / 0,10 3.26 94.2
2 22 17 / 0,16 0.26 1.28 57 / 0,12 3.60 59.4
2 20 26 / 0,16 0.26 1.46 63 / 0,12 3.96 36.7
2 18 41 / 0,16 0.26 1.70 73 / 0,12 4.44 23.2
2 16 26 / 0.254 0.26 2.02 87 / 0,12 5.08 14.6
3 30 7 / 0,10 0.26 0.82 52 / 0,10 2.77 381
3 28 7 / 0,127 0.26 0.90 56 / 0,10 2.94 239
3 26 7 / 0,16 0.26 1.00 62 / 0,10 2.90 150
3 24 11 / 0,16 0.26 1.13 61 / 0,12 3.43 94.2
3 22 17 / 0,16 0.26 1.28 67 / 0,12 3.76 59.4
3 20 26 / 0,16 0.26 1.46 75 / 0,12 4.14 36.7
3 18 41 / 0,16 0.35 1.88 93 / 0,12 4.66 23.2
3 16 26 / 0.254 0.35 2.19 110 / 0,12 5.35 14.6
※ La hoja de datos anterior es solo para referencia, consulte la especificación final.
