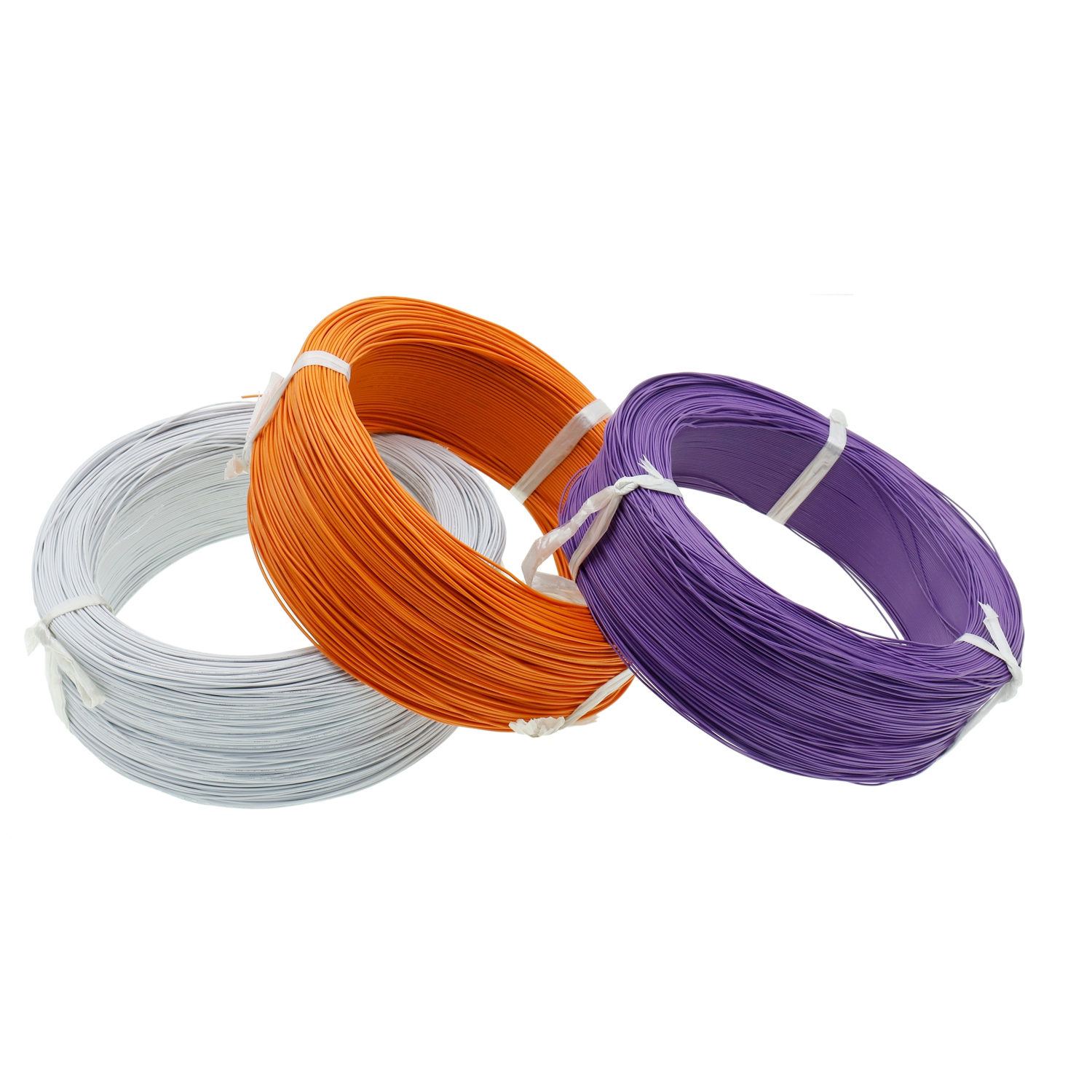

Cable de conexión UL1569 22AWG para cableado interno de electrodomésticos
Usted está aquí: Hogar » Productos » Alambre y cable UL/CSA AWM » Alambre de un solo conductor » Cable de conexión UL1569 22AWG para cableado interno de electrodomésticos

Cable de conexión UL1569 22AWG para cableado interno de electrodomésticos

Cable de conductor único
Estado de Disponibilidad:
Cantidad:

UL1569 Conexión de conexión 22AWG para cableado interno de aparato

  • Voltaje nominal: 300V

  • Temperatura nominal: 105ºC

  • Material de aislamiento: PVC

  • Conductor: alineado o desnudo, trenzado o cobre sólido.

  • Norma de referencia: UL758, UL1581, C22.2 No.210

  • Pasa la prueba de llama vertical UL VW-1 y CSA FT1.

  • Espesor de aislamiento uniforme de alambre para garantizar un fácil desmonte y corte.

  • Para el cableado interno de equipos electrónicos y eléctricos y electrodomésticos.


Conductor Aislamiento Max. Cond. Resistencia a 20 ° C.
(Ω / km)
Awg Construcción
(No./mm)
Diámetro
(mm)
Grosor
(mm)
Diámetro
(mm)
30 7 / 0.10 0.30  0.45  1.10  381
28 7 / 0.127 0.38  0.41  1.20  239
26 7 / 0.16 0.48  0.41  1.30  150
24 11 / 0.16 0.61  0.39  1.41  94.2
22 17 / 0.16 0.76  0.41  1.60  59.4
20 26 / 0.16 0.94  0.41  1.80  36.7
18 41 / 0.16 1.18  0.40  2.10  23.2
16 26 / 0.254 1.49  0.45  2.40  14.6
14 41 / 0.254 1.88  0.45  2.80  8.96
12 65 / 0.254 2.37  0.50  3.40  5.64
※ La hoja de datos anterior es solo para referencia, consulte la especificación final.
