Cable conductor UL10269 UL AWM para inversor fotovoltaico

UL AWM 10269
Estado de Disponibilidad:
Cantidad:

UL AWM 10269 Cable de alimentación de alambre de conexión a aislamiento de PVC

  • Voltaje nominal: 1000V

  • Temperatura nominal: 105ºC

  • Material de aislamiento: PVC

  • Conductor: cobre con enlace o desnudo, varado o sólido

  • Estándar de referencia: UL758, UL1581, C22.2 No.210

  • Pasa UL VW-1 y CSA FT1 Prueba de llama vertical.

  • Espesor de aislamiento uniforme del alambre para garantizar fáciles de quitar y cortar.

  • Para el cableado interno de equipos y electrodomésticos electrónicos y electrodomésticos, cableado del panel solar fotovoltaico, cableado del arnés solar, cableado del inversor fotovoltaico, cargador EV, módulos de energía, nueva energía, etc.


Conductor Aislamiento Max. Cond. Resistencia a 20 ° C
(Ω/kft)
Awg Construcción
(No./mm)
Diámetro
(mm)
Nom. Grosor
(mm)
Diámetro
(mm)
26 7/0.16 0.48 0.80 2.08 150.00
24 11/0.16 0.61 0.80 2.21 93.25
22 17/0.16 0.76 0.80 2.36 59.40
20 26/0.16 0.94 0.80 2.54 37.40
18 41/0.16 1.18 0.80 2.78 23.50
16 26/0.254 1.50 0.80 3.10 14.70
14 41/0.254 1.90 0.80 3.50 9.25
12 65/0.254 2.40 0.80 4.00 5.75
10 105/0.254 3.00 0.80 4.60 3.54
8 165/0.254 3.77 1.43 6.63 2.31
6 7 × 38/0.127 5.41 1.52 8.45 1.403
4 7 × 60/0.127 6.81 1.52 9.85 0.882
2 19/138/0.127 8.62 1.52 12.00 0.550
※ La hoja de datos anterior es solo para referencia, consulte la especificación final.

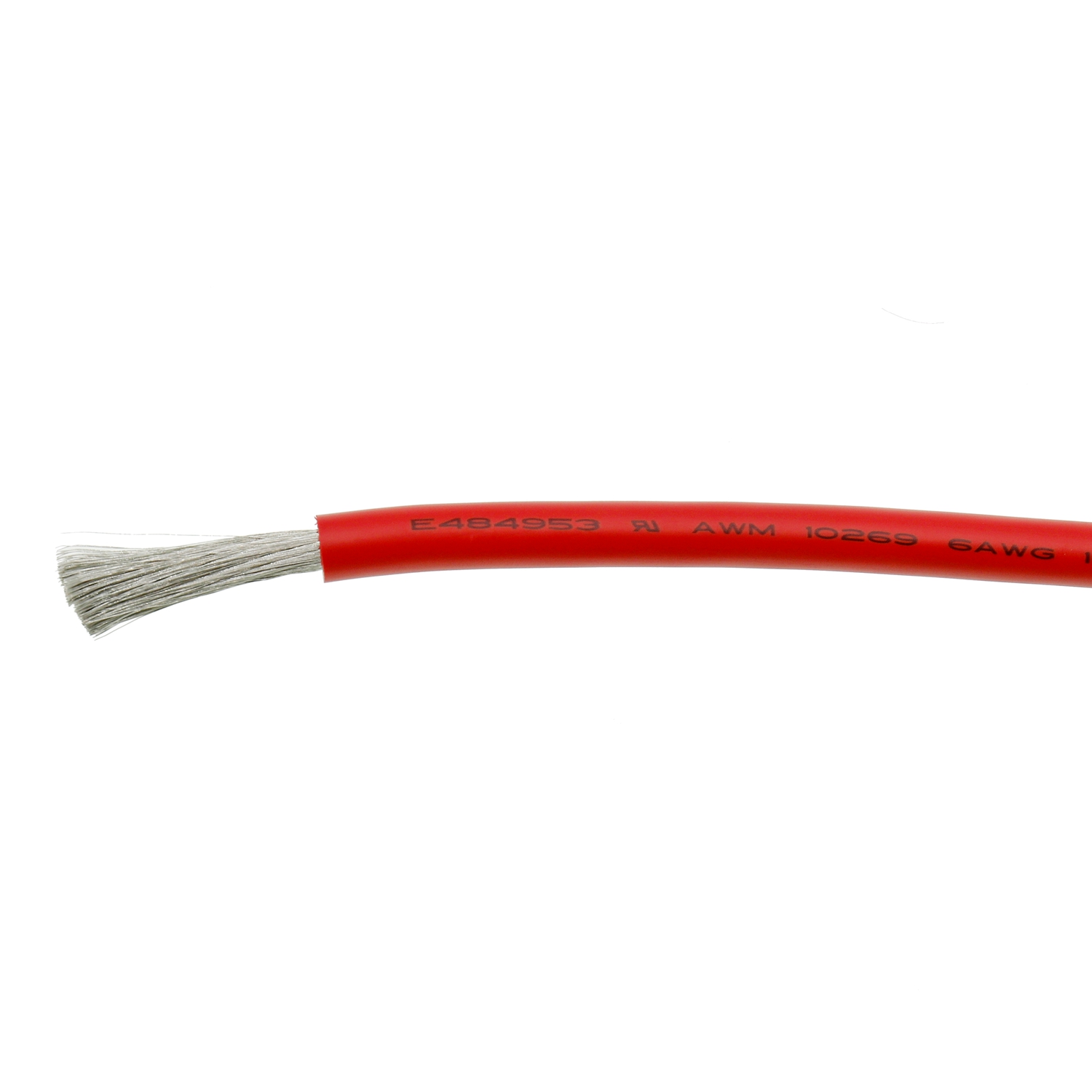

UL10269 105 ℃ 1000V Conductor único de PVC suave con UL CSA
