¿Cuál es el cuadrado del cable y cómo se calcula el número cuadrado del cable?
Usted está aquí: Casa » Blogs » ¿Cuál es el cuadrado del cable y cómo se calcula el número cuadrado del cable?

¿Cuál es el cuadrado del cable y cómo se calcula el número cuadrado del cable?

Hora de publicación: 2023-03-27     Origen: Sitio

1. Cuando seleccionamos cables y cables, hay varios pasos:

1. Multiplica la potencia nominal de una sola carga por el coeficiente requerido para obtener la potencia calculada, y luego suma la potencia calculada de todas las cargas, y luego multiplíquese por el coeficiente al mismo tiempo para calcular la corriente. El resultado de esta corriente calculada son los parámetros básicos del cable o cable coincidente.

2. Según el cálculo de la corriente total, verifique la tabla para obtener el área de sección transversal del cable o alambre.

3. Verifique la pérdida de voltaje de acuerdo con la longitud del cable o el cable. En general, la pérdida de voltaje del cable de carga de iluminación no debe exceder el 10% del voltaje del sistema, y ​​la pérdida de voltaje de la carga del motor no debe exceder el 8% del voltaje del sistema. Después de verificar, la corriente de impacto de inicio de la carga máxima de energía se reemplaza en la corriente calculada total para verificar nuevamente. Si no se cumple, aumente el área de sección transversal del cable o cable.

4. Sustituya la corriente de cortocircuito en el lado de alimentación y verifique la fórmula de cálculo de estabilidad térmica del cable. Si no cumple con los requisitos de estabilidad térmica del cable, el área de sección transversal del cable o cable debe aumentarse nuevamente.

5. Hay modos superpuestos al colocar el cable, que está relacionado con la disipación de calor del cable. El método de instalación también está relacionado con el área de sección transversal del cable o alambre.


2. ¿Cómo miran los cables el número cuadrado?

1, una placa de cable nuevo, la superficie de envasado será conectada, necesitará comprender claramente la marca del cable, el modelo, el diámetro del cable (el número cuadrado del cable);

2, la regla de natación se puede usar para medir el diámetro del cable, y luego encontrar la sección, la fórmula de cálculo de la sección: S = RR π (r es el radio del cable)

① Si es un cable de un solo núcleo, puede medir su diámetro y luego obtener el radio, de acuerdo con la fórmula del área S = Radio * Radio * 3.14, se puede calcular el área de sección transversal del cable, como el diámetro de línea de 1.4 mm, es (1.4 ÷ 2)*(1.4 ÷ 2) × 3.14 = 1.5386 cuadrado 1.5 cuadrado (tome valor aproximado)

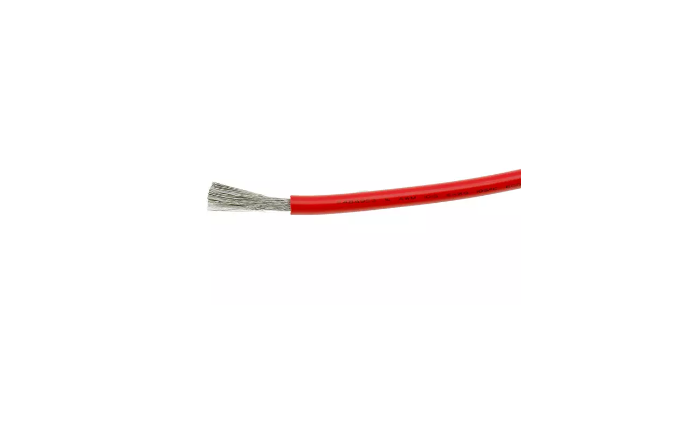

② La combinación de núcleo de múltiples líneas retorcida junta la línea de múltiples núcleos, no se puede usar mediante un método de un solo núcleo para calcular, solo puede ser de acuerdo con el cable de una de las líneas para recibir la línea de núcleo, y luego multiplicarse por el número de líneas , la fórmula es s = radio * radio * 3.14 * n (n es el número de retorcidos en este cable).

3. El método de cálculo cuadrado de Alambre y cable

El cuadrado del cable es la fórmula para el área circular: el número cuadrado del cable (milímetro cuadrado) = PI (3.14) El cuadrado del radio del cable (milímetro).

El tamaño del cable también es cuadrado nominal, múltiples hilos es la suma del área de sección transversal de cada cable. Fórmula de cálculo del área transversal del cable: 0.7854 El número de acciones cuadradas de radio de cable (milímetro). Por ejemplo, 48 hilos (0.2 mm por radio de cable) 1.5 línea cuadrada: 0.7854 (0.20.2) 48 = 1.5 cuadrado

Si desea elegir el tamaño del cable, generalmente se basa en el primero de acuerdo con la potencia del aparato eléctrico para calcular la corriente (corriente I = potencia P / voltaje U) y luego elija el cuadrado de alambre apropiado de acuerdo con la corriente. Relación de conversión entre el número cuadrado y la corriente del cable de núcleo de cobre (conjunto abierto):

Camino de flujo de carga segura de 1.5 cable de alimentación de cobre de 1.5 milímetros - -21a;

Camino de flujo de carga segura de 2.5 milímetros cuadrados Cable de alimentación de cobre -28a;

Capacidad de carga segura del cable de alimentación de cobre de 4 milímetros cuadrados -35a;

Tasa de carga segura de cable de alimentación de cobre de 6 mm de 6 mm -48a;

Capacidad de carga segura de 10 mm de cable de alimentación de cobre de 10 mm -65a;
